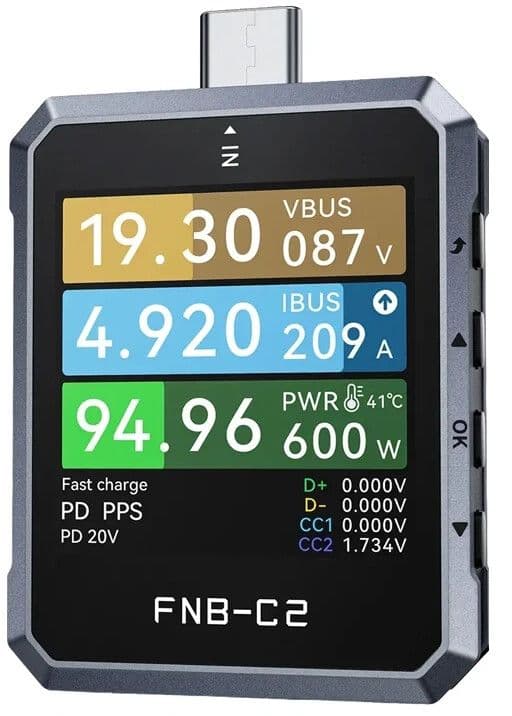

Fnirsi FNB-C2 USB Tester

Om Fnirsi FNB-C2 USB Tester

Se hvordan ladere, kabler og powerbanker dine presterer med FNIRSI FNB-C2, en USB-C-tester for opptil 240 W. Den måler spenning, strøm og effekt, analyserer hurtigladeprotokoller og leser informasjon fra E-Marker-brikken i USB-C-kabler. Et praktisk verktøy for feilsøking, service og elektronikkprosjekter. Måler opptil 50 V, 6,5 A og 240 WStøtte for USB Power Delivery 3.1 EPRLeser kabelinformasjon fra E-Marker-brikkeLogger spenning og strøm i opptil 9 timer Mål spenning, strøm og ladeeffekt Med en ekstern 20-bits analog-til-digital-omformer viser testeren spenning, strøm og effekt med høy oppløsning. Måleområdet omfatter 4-50 V, 0-6,5 A og opptil 240 W, noe som gjør den nyttig både for enklere USB-ladere og kraftigere USB-C-strømforsyninger. Du kan følge hvordan ladeeffekten endrer seg under bruk og sammenligne ulike kombinasjoner av ladere, kabler og tilkoblede enheter. En innebygd temperatursensor viser også temperaturen i testeren. Analyser hurtiglading og Power Delivery FNIRSI FNB-C2 støtter USB PD 3.1 EPR og kan identifisere og aktivere flere hurtigladeprotokoller, deriblant UFCS, Quick Charge, Huawei FCP/SCP, OPPO VOOC/SVOOC og VIVO VFCP. Med overvåking av PD-kommunikasjonen kan du undersøke forhandlingen mellom laderen og den tilkoblede enheten. Det gjør feilsøking enklere når ladingen ikke fungerer som forventet, eller når enhetene ikke blir enige om ønsket ladeprofil. Les informasjon fra USB-C-kabler Funksjonen for E-Marker-avlesning viser informasjon som er lagret i brikken i kompatible USB-C-kabler, for eksempel oppgitt strømkapasitet, effektstøtte og dataoverføringshastighet. Det hjelper deg å kontrollere kabelens deklarerte egenskaper før lading og dataoverføring. Testeren kan også simulere ulike kabelprofiler, inkludert kabler uten E-Marker samt profiler for 100 W og 240 W EPR. Funksjonen er nyttig når du vil undersøke hvordan ladeutstyr reagerer på ulike kabelkonfigurasjoner. Gransk spenningsvariasjoner og ladeforløp Testeren kan vise kurver for spenning, strøm og USB-signalenes D+ og D-. En egen modus for rippelanalyse hjelper deg med å undersøke raske variasjoner i forsyningsspenningen. Spenning og strøm kan logges kontinuerlig i opptil 9 timer. Du kan velge et lagringsintervall på 1-120 sekunder og angi vilkår for når registreringen skal starte og avsluttes. Sammenlign energi og kapasitet Ti separate statistikkgrupper samler opplysninger om elektrisk ladning, energi og måletid. Det gjør det enklere å sammenligne testomganger og følge hvordan for eksempel en powerbank presterer over tid. Beregningsfunksjoner for batterikapasitet og virkningsgrad gir ytterligere grunnlag for analyse. Energien som måles ved USB-tilkoblingen er imidlertid ikke det samme som batteriets brukbare kapasitet, fordi omformings- og ladetap påvirker resultatet. Fargeskjerm med automatisk rotasjon Den 1,54 tommer store TFT-LCD-skjermen har en oppløsning på 240 x 240 piksler og roterer automatisk i fire retninger. Det gjør måleverdiene lettere å lese uansett hvordan testeren er koblet til. Lysstyrke, automatisk nedtoning og fargetema kan tilpasses. USB-tilkoblingen til datamaskin støtter driverfri tilkobling med Windows og macOS, og enhetens fastvare kan oppdateres via USB. Spesifikasjoner: Tilkoblinger for måling: USB-C-hann og USB-C-hunnMåling av strøm i begge retningerADC: 20 bitSpenningsområde: 4-50 VStrømområde: 0-6,5 AEffektområde: 0-240 WSpenningsnøyaktighet: ±(0,2 ‰ av avlest verdi + 2 sifre)Strøm- og effekt­nøyaktighet: ±(0,5 ‰ av avlest verdi + 2 sifre)Hurtigladeprotokoller: PD 3.1 EPR, UFCS, QC 2.0/3.0/4/5, FCP, SCP, VOOC, SVOOC og VFCPE-Marker-avlesning og simulering av kabelprofilerOvervåking av PD-kommunikasjonKurvevisning: 2-1 000 prøver per sekundRippelanalyse: 20 000-2 000 000 prøver per sekundLoggetid: opptil 9 timerLagringsintervall: 1-120 sekunderTi statistikkgrupper for elektrisk ladning, energi og tidInnebygd temperaturmålingDisplay: 1,54 tommer TFT-LCD, 240 x 240 pikslerAutomatisk skjermrotasjon i fire retningerDriverfri USB-tilkobling til Windows og macOS I pakken: FNIRSI FNB-C2 USB-testerBruksanvisning Passer: Analyse av USB-C-ladere, kabler og ladeforløp
